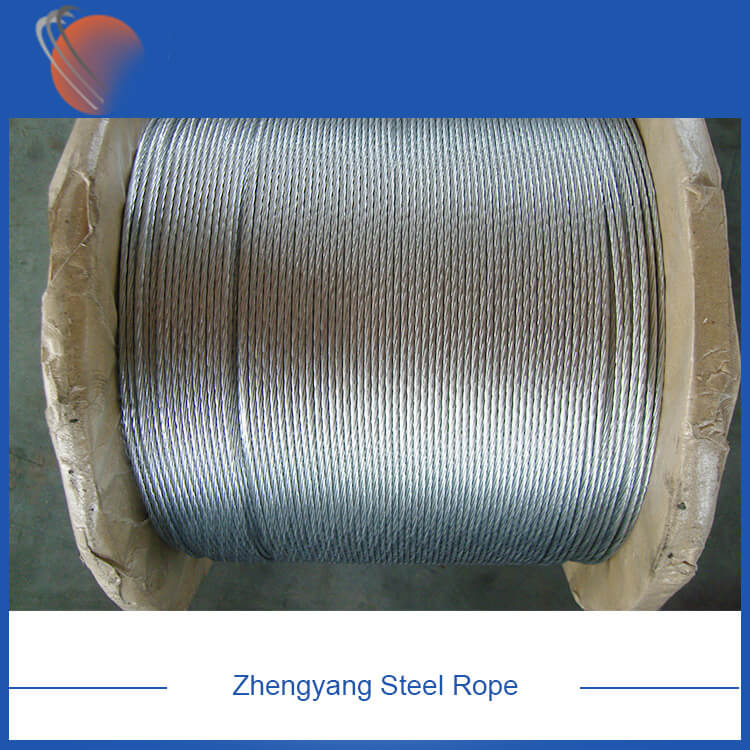

Καλώδιο χάλυβα με επικάλυψη ψευδάργυρου ASTM A475

Καλώδιο χάλυβα με επικάλυψη ψευδάργυρου ASTM A475

1 Πεδίο εφαρμογής
1.1 Αυτό το πρότυπο ισχύει για πέντε βαθμούς γαλβανισμένων κλώνων χάλυβα που χρησιμοποιούνται για κορδόνια, σφεντόνες, σύρματα ανέγερσης και παρόμοιους σκοπούς που αποτελούνται από στρογγυλά χαλύβδινα σύρματα σε τέσσερις γαλβανισμένες ομάδες βάρους.
1.2 Τα πέντε επίπεδα έχουν ως εξής:
1.2.1 Γενικό επίπεδο.
1.2.2 Κανονικό επίπεδο
1.2.3 Ανοικτό επίπεδο εστίας.
1.2.4 Επίπεδο υψηλής έντασης.
1.2.5 Επίπεδο εξαιρετικά υψηλής αντοχής.
1.2.6 Για το ελάχιστο φορτίο θραύσης κάθε βαθμού χαλύβδινου νήματος, βλέπε άρθρο 8.
1.3 Οι 4 ομάδες βάρους του στρώματος ψευδαργύρου είναι: Τύπος 1 και Βαθμός Α, Βαθμός Β και Βαθμός Γ. Βλέπε άρθρο 12 για το ελάχιστο βάρος του στρώματος ψευδαργύρου.
14 Η τιμή που εκφράζεται στο σύστημα μονάδας ανά ώρα είναι τυπικές τιμές και οι τιμές στις παρενθέσεις είναι μόνο για αναφορά.
2 πρότυπα αναφοράς
2.1 Αμερικανική Εταιρεία Δοκιμών και Πρότυπα Υλικών
A90 Επικάλυψη ψευδάργυρου ή κράματος ψευδαργύρου Βάρος (μάζα) επικάλυψης προϊόντος χάλυβα Προϊόν δοκιμής Ορολογία A902 για μεταλλική επίστρωση χάλυβα Β6 ράβδος ψευδαργύρου
3 όροι
3.1 Ο ορισμός των κατάλληλων ουσιαστικών που χρησιμοποιούνται σε αυτό το πρότυπο αναφέρονται στο Α902
3.2 Περιγραφή ειδικών όρων σε αυτό το πρότυπο:
3.2.1 Λάστιχο σύρμα-η μέθοδος έκφρασης του τελειωμένου χαλύβδινου σύρματος είναι: η ονομαστική διάμετρος του καλωδίου, ο αριθμός χαλύβδινων συρμάτων στο καλώδιο, το ελάχιστο φορτίο θραύσης του καλωδίου (βλέπε 8) και η επικάλυψη τύπο ή ομάδα (βλέπε 12).
4 Παραγγελία περιεχομένου 00
4.1 Οι παραγγελίες που παρέχονται σύμφωνα με αυτό το πρότυπο περιλαμβάνουν τα ακόλουθα:
4.1.1 Ο αριθμός των συστραμμένων συρμάτων, μετρημένων σε πόδια.
4.1.2 Ονομαστική διάμετρος καλωδίου, αριθμός συρμάτων χάλυβα, βαθμός και ελάχιστο φορτίο θραύσης του καλωδίου (άρθρο 8 και πίνακας 1).
4.1.3 Βάρος στρώματος ψευδαργύρου (τύπος και ομάδα) (άρθρο 12 και πίνακας 4).
4.1.4 Μήκος καλωδίου με πηνίο ή καρούλι (άρθρο 19).
5 Υλικά και κατασκευή
5.1 Το βασικό μέταλλο πρέπει να λιώνει από χάλυβα από φούρνο ανοιχτής εστίας, μετατροπέα οξυγόνου ή ηλεκτρικό φούρνο. Η ποιότητα και η καθαρότητα του χάλυβα πρέπει να είναι σε θέση να διασφαλίσει ότι όταν το χαλύβδινο σύρμα τραβιέται στο καθορισμένο μέγεθος και γαλβανίζεται, η ποιότητα του τελειωμένου κλώνου και του μονόινου πρέπει να είναι ομοιόμορφη και να έχει τις επιδόσεις και τα χαρακτηριστικά που καθορίζονται σε αυτό το πρότυπο.
5.2 Το πλινθώμα ψευδαργύρου που χρησιμοποιείται για γαλβανισμό πρέπει να πληροί οποιοδήποτε επίπεδο καθορίζεται στο πρότυπο Β6.
6 συστροφή
6.1 Εκτός εάν ορίζεται διαφορετικά, το στριμμένο σύρμα παραμένει στριμμένο. Η αριστερή συστροφή ορίζεται ως περιστροφή προς την αριστερόστροφη κατεύθυνση σε σχέση με τον παρατηρητή. Όλα τα χαλύβδινα σύρματα πρέπει να στρίβουν με ομοιόμορφη τάση. Η συστροφή πρέπει να είναι αρκετά σφιχτή για να διασφαλιστεί ότι η διάμετρος δεν θα μειωθεί σημαντικά όταν εφαρμόζεται τάση 10% του ελάχιστου φορτίου θραύσης.
6.2 Το σύρμα 1 × 3 αποτελείται από 3 χαλύβδινα σύρματα στριμμένα ομόκεντρα και έχουν ομοιόμορφο μήκος τοποθέτησης όχι λιγότερο από 14 φορές την ονομαστική διάμετρο του καλωδίου και όχι περισσότερο από 20 φορές.
6.3 Το καλώδιο 1 × 7 πρέπει να αποτελείται από 6 χαλύβδινα σύρματα που στρέφονται ομοιόμορφα γύρω από ένα κεντρικό σύρμα και να έχουν ένα ομοιόμορφο μήκος τοποθέτησης όχι μεγαλύτερο από 16 φορές την ονομαστική διάμετρο του καλωδίου.
6.4 Σύρμα 1 × 19 με έλικες πρέπει να αποτελείται από 6 εσωτερικά χαλύβδινα σύρματα και 12 εξωτερικά χαλύβδινα σύρματα στριμμένα ομόκεντρα γύρω από ένα κεντρικό χαλύβδινο σύρμα. Τα 6 χαλύβδινα σύρματα πρέπει να στρίβουν δεξιά και να έχουν ονομαστική διάμετρο όχι μεγαλύτερη από τα 7 χαλύβδινα σύρματα. Διπλασιάζει το μήκος της στολής. Η ονομαστική διάμετρος των 7 χαλύβδινων συρμάτινων πυρήνων πρέπει να είναι 3 φορές η ονομαστική διάμετρος του χαλύβδινου σύρματος. Τα 12 σύρματα στο εξωτερικό στρώμα στρίβουν αριστερά και θα πρέπει να στρίβουν ομόκεντρα γύρω από 7 συρμάτινους πυρήνες και έχουν ομοιόμορφο μήκος τοποθέτησης όχι μεγαλύτερο από 16 φορές την ονομαστική διάμετρο του καλωδίου. Το σκέλος 6,51 × 37 αποτελείται από 6 εσωτερικά χαλύβδινα σύρματα, 12 ενδιάμεσα σύρματα χάλυβα και 18 εξωτερικά χαλύβδινα σύρματα στριμμένα ομόκεντρα γύρω από ένα κεντρικό ατσάλινο σύρμα. Τα 6 χαλύβδινα σύρματα είναι αριστερόστροφα και δεν έχουν περισσότερα από 7 σύρματα. Ένα ομοιόμορφο μήκος τοποθέτησης 16 φορές την ονομαστική διάμετρο του πυρήνα από χαλύβδινο σύρμα. Η ονομαστική διάμετρος των 7 χαλύβδινων συρμάτινων πυρήνων πρέπει να είναι 3 φορές η ονομαστική διάμετρος του χαλύβδινου σύρματος. Τα 12 χαλύβδινα σύρματα μεσαίου στρώματος στριφογυρίζουν δεξιόστροφα και περιστρέφονται ομόκεντρα γύρω από 7 χαλύβδινους συρμάτινους πυρήνες και έχουν ομοιόμορφο μήκος κάλυψης όχι μεγαλύτερο από 16 φορές την ονομαστική διάμετρο των 19 χαλύβδινων συρμάτων. Η ονομαστική διάμετρος των 19 χαλύβδινων συρμάτινων πυρήνων πρέπει να είναι 5 της ονομαστικής διαμέτρου του χαλύβδινου σύρματος. Τα 18 εξωτερικά χαλύβδινα σύρματα περιστρέφονται αριστερά και στρέφονται ομόκεντρα γύρω από τους 19 χαλύβδινους συρμάτινους πυρήνες και έχουν ομοιόμορφο μήκος κάλυψης όχι μεγαλύτερο από 16 φορές την ονομαστική διάμετρο του καλωδίου.
6.6 Όλα τα χαλύβδινα σύρματα στο καλώδιο πρέπει να βρίσκονται στη σωστή θέση στο τελειωμένο χαλύβδινο σκέλος. Όταν το καλώδιο κόβεται, το σύρμα στο σπασμένο άκρο πρέπει να διατηρείται στη θέση του ή το σύρμα μπορεί εύκολα να επαναρυθμιστεί με το χέρι για να διατηρηθεί στη θέση του. Επί τόπου. Μπορεί να επιτευχθεί με διάφορες μεθόδους ή διαδικασίες, όπως προ-παραμόρφωση, μετα-παραμόρφωση ή σχηματισμό και στερέωση.
